Patchbay Home Studio : fonctionnement détaillé et utilités clés

Dans un home studio, la gestion claire et efficace des connexions audio est primordiale pour un travail fluide et organisé. Le patchbay se présente comme une solution centrale : ce boîtier rack regroupe toutes les entrées et sorties des équipements audioprofessionnels en un seul point. En facilitant la manipulation et le routage des signaux grâce à ses multiples connecteurs symétriques, il évite les débranchements fréquents et le chaos des câbles emmêlés. Comprendre ses modes de fonctionnement, son câblage fixe à l’arrière et ses entrées modulables à l’avant, permet d’optimiser le workflow et la protection des matériels dans votre espace de création sonore.

Définition précise et rôle central d’un patchbay en home studio

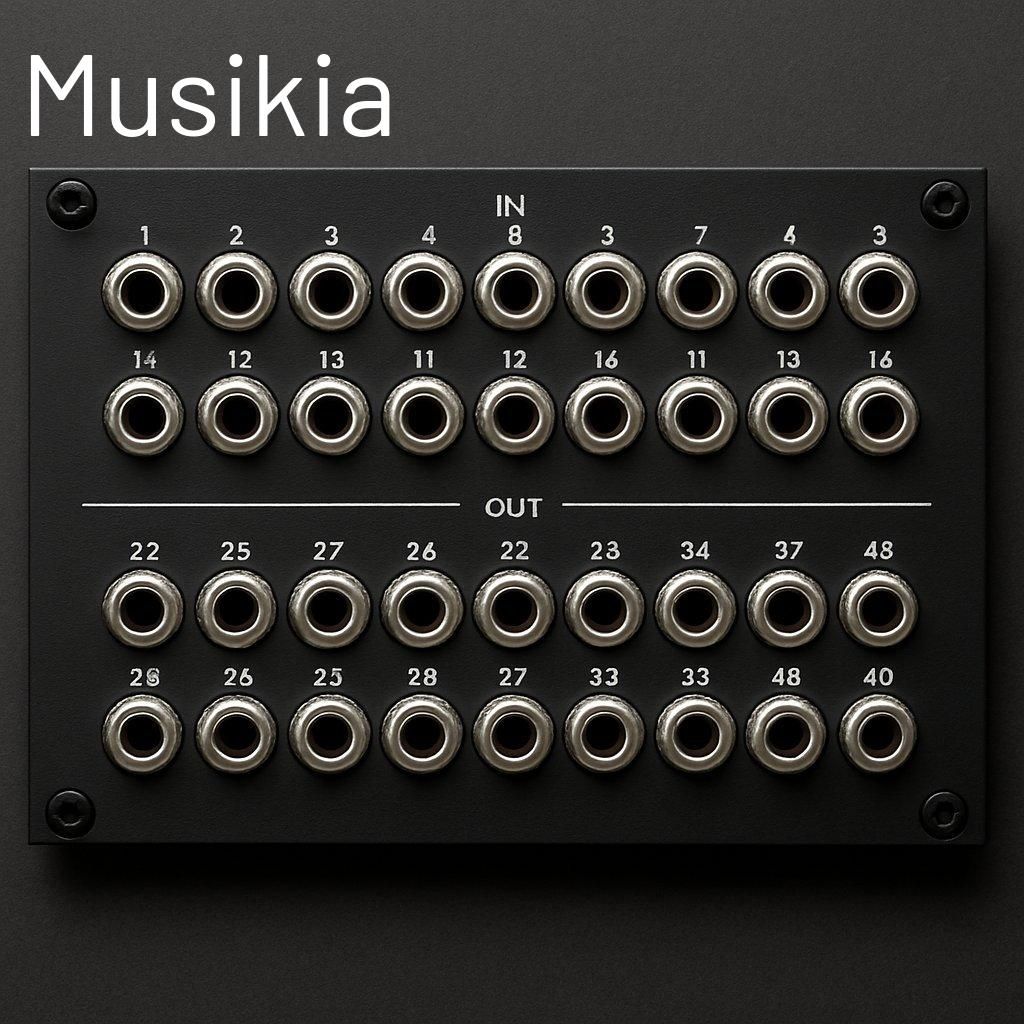

Un patchbay est un boîtier de format généralement rack 19 pouces, centralisant toutes les entrées et sorties audio des équipements d’un home studio comme préamplis, consoles, interfaces audio, synthétiseurs et effets. Ce dispositif permet de gérer le câblage de manière ordonnée en regroupant tous les points de connexion à un seul emplacement, évitant ainsi de manipuler sans cesse l’arrière des appareils souvent peu accessibles.

Le patchbay se compose de plusieurs rangées superposées de connecteurs symétriques (jack TRS, XLR, ou TT/Bantam plus rarement) disposés à l’avant et à l’arrière. Chaque canal propose quatre prises : deux en face avant, destinées aux connexions temporaires, et deux à l’arrière, où les câbles fixes des équipements sont branchés.

Cette organisation centralisée optimise non seulement l’espace physique du studio mais également le routage logique des signaux audio. Ainsi, le patchbay devient un élément stratégique pour gérer des flux complexes et variés dans un environnement home studio en toute simplicité et efficacité.

Modes de fonctionnement du patchbay et leur impact sur le routage audio

Mode normalisé

Le patchbay fonctionne principalement selon trois modes de normalisation qui déterminent comment les prises arrière supérieures (sorties) se connectent aux prises arrière inférieures (entrées). En mode normalisé, la connexion interne relie directement chaque sortie à son entrée correspondante. Cette liaison est interrompue dès qu’un jack est inséré sur la face avant, ce qui permet d’isoler un canal pour y insérer un effet ou traitement sans débrancher les câbles fixes.

Mode semi-normalisé

Ce mode offre une connexion partielle : l’insertion d’un jack à l’avant inférieur interrompt la liaison interne, tandis que la pose d’un jack à l’avant supérieur ne coupe pas la connexion. Cette configuration donne une souplesse intermédiaire, favorisant le maintien du signal principal avec possibilité d’en dériver un autre pour traitement.

Mode traversant

En mode traversant, il n’y a aucune connexion interne entre la rangée arrière supérieure et inférieure. Chaque liaison doit donc être câblée manuellement à l’aide de patchs. Ce mode est particulièrement adapté à l’insertion ponctuelle de modules de traitement tels que compresseurs ou égaliseurs, offrant ainsi une modularité complète du routage.

Fonctionnement pratique : câblage fixe à l’arrière et patchs à l’avant pour la flexibilité

Connexion fixe à l’arrière

Les équipements audio, comme les interfaces, consoles ou synthétiseurs, sont branchés à l’arrière du patchbay via des câbles permanents. Cette configuration stabilise leur position, protège contre les manipulations répétées et limite l’usure des connecteurs et des entrées/sorties sensibles.

Patchs à l’avant pour la modularité

La face avant expose des prises destinées aux connexions temporaires. On y insère des cordons courts appelés patchs qui permettent de relier rapidement différentes sources et destinations. Cette méthode facilite la modification instantanée du routage audio sans avoir à débrancher physiquement les câbles fixes, réduisant ainsi les manipulations fastidieuses.

Qualité et fiabilité

Pour garantir la meilleure qualité sonore, les connecteurs symétriques (jack TRS, XLR) sont à privilégier. Ces liaisons réduisent significativement les parasites électromagnétiques et les interférences audiophiles, assurant un signal propre et stable dans le patchbay et par extension dans tout le home studio.

Utilités majeures d’un patchbay pour optimiser le workflow en home studio

Organisation et rapidité

Le patchbay évite le déploiement désordonné et confus des câbles, offrant un point unique et centralisé de gestion du routage des signaux. En séance de composition, enregistrement ou mixage, cette centralisation permet des configurations rapides et efficaces, adaptées à toute exigence de production.

Flexibilité des connexions

Il devient simple de commuter instantanément entre divers équipements : interfaces, consoles, synthés ou processeurs d’effets. Cette capacité est essentielle dans un studio où les besoins audio changent souvent selon le projet, sans perdre de temps ni interrompre le flux créatif.

Protection et longévité des matériels

Grâce au patchbay, on limite les branchements répétés directement sur les appareils, préservant ainsi les connecteurs sensibles et les entrées/sorties des usures prématurées et des mauvais contacts. Cette bonne pratique prolonge la durée de vie des équipements.

Esthétique et ergonomie

Au-delà de la fonctionnalité, un studio bien organisé et propre améliore nettement le confort de travail. Un patchbay installé avec soin contribue à une meilleure ergonomie, ce qui soutient la productivité et la concentration du musicien ou ingénieur du son.

Bonnes pratiques d’installation, organisation et étiquetage pour un patchbay efficace

Pour tirer pleinement parti d’un patchbay, il est crucial d’adopter une méthode rigoureuse dès l’installation.

• Réalisez un inventaire précis et exhaustif des entrées et sorties audio de tous vos appareils, en dressant un schéma ou tableau clair pour anticiper vos besoins en connectiques et définir une configuration cohérente.
• Élaborez un plan de câblage logique, prenant en compte les types de signaux (audio symétrique, asymétrique, MIDI) ainsi que la fonction de chaque appareil, afin d’éviter les erreurs et le mélange des signaux lors des branchements.
• Procédez à un étiquetage rigoureux et lisible de chaque prise, câble, entrée et sortie. Cette étape facilite non seulement le dépannage mais aussi les modifications ultérieures, assurant une organisation professionnelle durable.
• Privilégiez des câbles de qualité adaptés au home studio (jack TRS, XLR), avec des soudures soignées ou des connecteurs fiables, ce qui réduit les interférences et garantit une conduction optimale du signal.
• Intégrez la compréhension des modes de fonctionnement (normalisé, semi-normalisé, traversant) dans votre câblage. Cela préserve la modularité du routage et facilite la maintenance ainsi que la compréhension globale de votre patchbay.

Ces bonnes pratiques sont indispensables pour transformer votre patchbay en un véritable outil stratégique, facilitant la gestion de vos flux audio au quotidien.

Pour approfondir la compréhension du câblage et le routage en home studio, vous pouvez consulter des ressources spécialisées comme la définition de piste en home studio ou le concept de canal audio.
