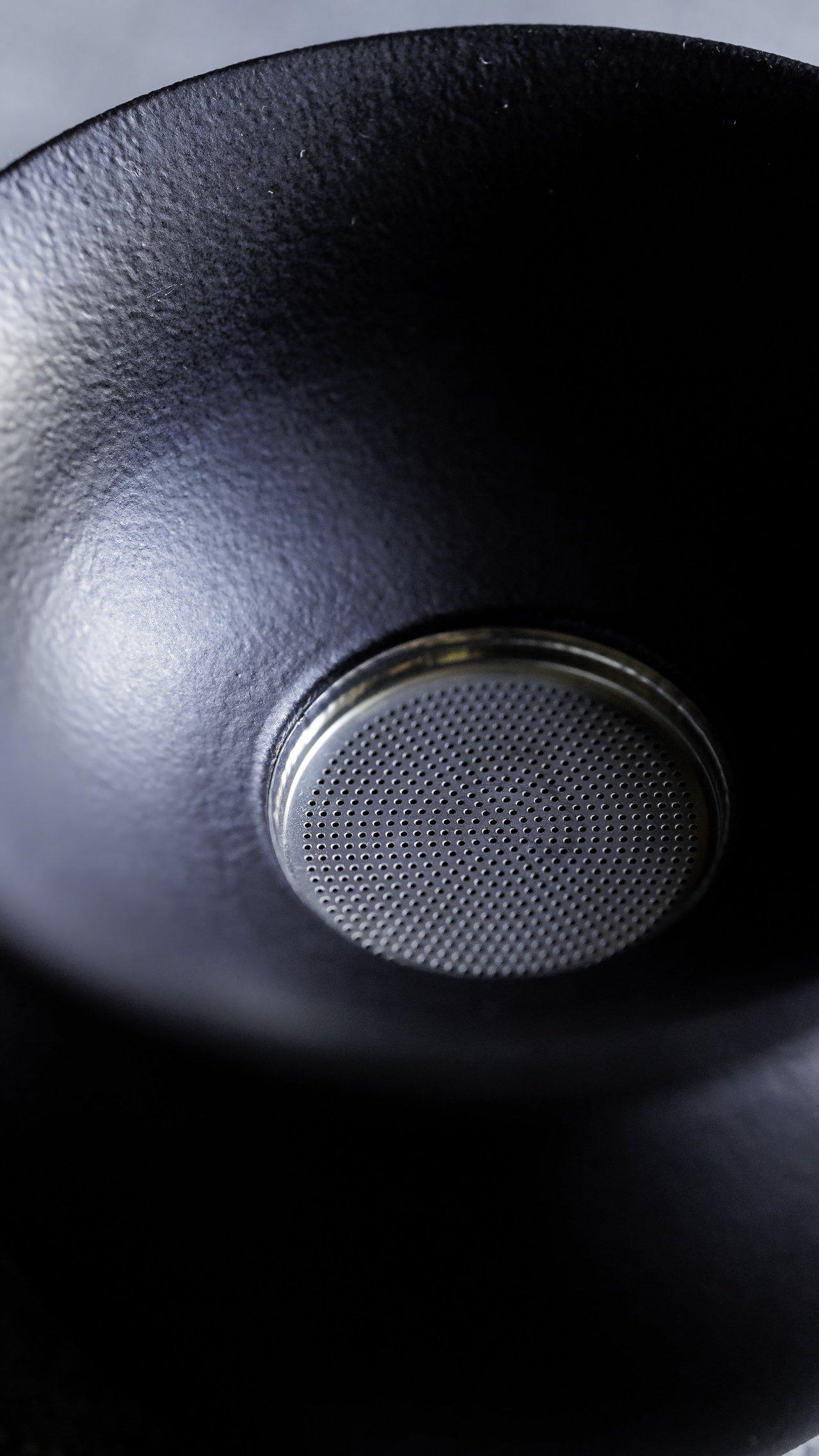

La lèvre de pavillon agit comme un transformateur d’impédance acoustique pour optimiser le transfert d’énergie sonore
La lèvre de pavillon joue un rôle fondamental dans la qualité sonore en assurant l’adaptation d’impédance entre la source vibrante dense, telle que la membrane d’un haut-parleur ou la colonne d’air confinée dans un instrument, et l’air ambiant nettement moins dense. Cette fonction garantit un transfert efficace de l’énergie acoustique vers l’extérieur, évitant des pertes par réflexion qui pourraient atténuer le son.
Cette adaptation acoustique se traduit par une augmentation significative du rendement énergétique. Le pavillon, par l’action de sa lèvre, amplifie la puissance sonore perçue sans demander plus d’énergie électrique, ce qui explique son utilisation incontournable dans les systèmes de haute-fidélité ou les installations professionnelles où la projection sonore est cruciale.
On peut comprendre la lèvre de pavillon comme un véritable transformateur acoustique. Elle optimise le couplage entre la source et l’air libre, réduisant les pertes internes et maximisant le transfert d’énergie. Ce gain acoustique est à l’origine de la supériorité des pavillons dans la sonorisation des scènes ou des grandes salles.
La dimension de la surface de gorge de la lèvre détermine le rendement et la sensibilité du pavillon
La surface de gorge (Sg), autrement dit la lèvre de pavillon, correspond à l’ouverture d’entrée du pavillon. Ce paramètre est étroitement lié à la surface de la membrane du haut-parleur (Sd) par un rapport appelé A = Sg / Sd. Ce rapport est primordial puisqu’il influence la longueur totale du pavillon et son comportement acoustique global.
Impact du rapport Sg/Sd sur les performances
Un rapport optimal se situe généralement entre 0.8 et 1. Cette plage permet un compromis entre rendement maximal, exprimé par la sensibilité, et une qualité d’écoute équilibrée. Néanmoins, ce n’est pas une règle absolue ; certains pavillons jouent sur ce rapport en fonction des spécificités du haut-parleur et des objectifs tonaux voulus.
Conséquences des mauvaises dimensions
Une surface de gorge trop réduite provoque une diminution du rendement, car le flux acoustique est entravé. À l’inverse, une gorge trop grande engendre des pavillons encombrants, compliquant l’intégration et pouvant perturber le comportement du filtre acoustique formé par le pavillon et sa chambre de compression. Le réglage précis de ce paramètre influe directement sur la bande passante accessible et sur la sensibilité finale du système.
La surface et la forme de la bouche assurent une diffusion optimale en fonction de la fréquence du son
La surface de la bouche (Sb) détermine la fréquence de coupure basse du pavillon. Pour assurer un rayonnement efficace, la circonférence de la bouche doit idéalement correspondre à la longueur d’onde de la fréquence que l’on souhaite diffuser. Ce principe impose des pavillons volumineux notamment pour les basses fréquences, justifiant leur taille impressionnante dans les systèmes professionnels ou les instruments à vent.
Dimensionnement lié à la fréquence
Ce choix dimensionnel permet de maximiser la diffusion dans la bande de fréquences visée, notamment dans les médiums et aigus où la taille de la lèvre peut être plus compacte. En effet, une bouche trop petite limiterait la qualité des graves, tandis qu’une bouche trop grande deviendrait inutilement encombrante sans bénéfice acoustique majeur.
Influence de la forme sur la directivité
La forme de la lèvre conditionne également l’angle d’évasement du pavillon : une ouverture bien étudiée module la directivité, c’est-à-dire la manière dont le son se propage dans l’espace. Cette disposition évite la focalisation excessive aux hautes fréquences et élargit la dispersion angulaire pour une écoute plus homogène. Des pavillons à expansion exponentielle ou hyperbolique tirent parti de coefficients géométriques spécifiques, assurant une évolution progressive de la section du pavillon et une réponse en fréquence optimisée.
L’association de la lèvre de pavillon avec la chambre de compression forme un filtre passe-bande contrôlant la bande passante du système
La synergie entre la lèvre de pavillon et la chambre de compression est cruciale pour définir la bande passante effective. Le pavillon agit comme un filtre passe-bas en imposant une fréquence de coupure basse (Fcb) liée à ses dimensions, tandis que la chambre de compression constitue une coupure haute (Fch) par son volume et sa forme.
Le volume clos placé derrière le haut-parleur joue aussi un rôle fondamental. Il influence la fréquence de résonance (Fc) de l’ensemble et module la sensibilité ainsi que la plage dynamique du système. Une mauvaise configuration de ces volumes conduit à une réponse imparfaite, soit par un manque d’efficacité dans les graves, soit par l’apparition de pics de résonance localisés et une instabilité d’impédance acoustique.
Pour ajuster tous ces paramètres complexes, l’utilisation de logiciels de simulation acoustique, comme Hornresp, s’avère incontournable. Ces outils offrent une modélisation précise des interactions entre la chambre de compression, le pavillon et la source vibrante, permettant d’optimiser la conception au-delà des seules formules théoriques.
Le positionnement et la géométrie de la lèvre influencent la directivité sonore et la qualité perceptive du timbre
La forme et le positionnement précis de la lèvre de pavillon modulent la formation du front d’onde et contrôlent la directivité sonore, c’est-à-dire l’angle de dispersion du son selon la fréquence. Ce réglage permet d’éviter les zones mortes d’écoute ou les effets de focalisation non désirés qui déforment la perception du timbre.
Pour les instruments à pavillon, tels que la trompette, cette directivité influe fortement sur la couleur et la projection du son, participant à la signature tonale caractéristique. Une conception adaptée considère la relation entre l’angle d’évasement, la longueur du pavillon et la fréquence ciblée, pour maximiser à la fois puissance et qualité de diffusion.
Conseils pratiques :
- Utiliser une forme d’expansion progressive (exponentielle ou hyperbolique) correspondant à la bande fréquentielle visée garantit un rendu tonal harmonieux.
- Ajuster l’angle d’ouverture de la bouche pour équilibrer directivité et rendement sans compromettre l’homogénéité de la diffusion.
- Recourir à des simulations précises évite les résonances locales et optimise les performances du système.
- Intégrer le pavillon dans un espace propice, avec réflexions naturelles issues des murs ou des encoignures, permet d’améliorer la diffusion, notamment dans les graves fréquences.
Une conception réfléchie et méthodique de la lèvre améliore non seulement la puissance sonore perçue, mais aussi la clarté et la qualité tonale dans le contexte d’écoute.
Pour approfondir la compréhension des embouchures qui interagissent avec la diffusion du son dans les instruments à vent, n’hésitez pas à consulter un guide expert sur le rôle de l’embouchure en argent massif sur la projection sonore, qui complète parfaitement cet aspect technique.
