La largeur standard de 48,26 cm assure la compatibilité universelle des racks 19 pouces
La largeur des racks 19 pouces est fixée à 19 pouces, soit exactement 48,26 cm, selon les normes DIN 41494 et IEC 297. Cette dimension est la clé qui garantit la compatibilité mécanique entre l'ensemble des équipements modulaires, qu'ils soient audio, vidéo ou informatiques.
Dans un flight-case spécialement conçu, cette largeur assure un montage précis et une fixation fiable des appareils. Ce positionnement conforme facilite l'intégration optimale des modules dans les structures telles que les consoles de mixage ou amplificateurs en tournée.
Pour compenser l'épaisseur des profilés de fermeture et faciliter la convection d'air, il est conseillé d’ajouter une tolérance d'environ 0,5 cm en largeur dans le flight-case. Cette marge évite tout contact trop étroit avec les surfaces internes, ce qui pourrait endommager le matériel à long terme.
Au-delà de la structure principale, cette largeur standard permet aussi de concevoir des accessoires compatibles comme les rails de fixation, tiroirs modulaires ou plaques de support, renforçant ainsi l’homogénéité et la modularité des installations.
La hauteur des racks est exprimée en unités U de 44,45 mm pour une modularité précise
La hauteur des racks 19 pouces suit un système modulaire exprimé en unités nommées « U », chaque unité correspondant précisément à 44,45 mm (4,445 cm). Cette normalisation facilite le calcul des dimensions intérieures des flight-cases selon les besoins d’équipements spécifiques.
Exemple concret de hauteur modulaire
Supposons que vous devez loger deux modules LM400, chacun mesurant 3U. Il faudra prévoir 6U, soit 266,7 mm (26,67 cm) de hauteur totale pour accueillir ces équipements. Cependant, on recommande d’ajouter au moins 0,5 cm pour assurer un espace suffisant autour et tenir compte des profilés internes.
Polyvalence et adaptation
Cette modularité par unité U permet de construire un flight-case parfaitement adapté à la hauteur totale nécessaire, tout en laissant de la place pour la ventilation et l’insertion éventuelle de plaques ventilées ou tiroirs rackables, indispensables en conditions professionnelles.
La profondeur intérieure du tunnel varie entre 30 et 50 cm selon le matériel à loger
Contrairement à la largeur et la hauteur, la profondeur des flight-cases pour racks 19 pouces ne suit pas une norme fixée à l’échelle internationale. Elle oscille généralement entre 30 et 50 cm en dimension intérieure, adaptée à la profondeur des appareils à transporter.
Par exemple, pour deux modules LM400 mesurant chacun environ 15 cm d’épaisseur, une profondeur intérieure d’environ 30 cm est recommandée. Cela garantit suffisamment d’espace pour la gestion des câblages arrière et une ventilation efficace du matériel sensible à la chaleur.
En tenant compte des capots amovibles, profilés et renforts, la profondeur extérieure totale du flight-case se situe généralement entre 40 et 60 cm. Cette variation permet l’accueil de configurations plus complexes ou d’appareils aux formats spécifiques, notamment pour les racks suspendus nécessitant jusqu’à 700 mm de profondeur.

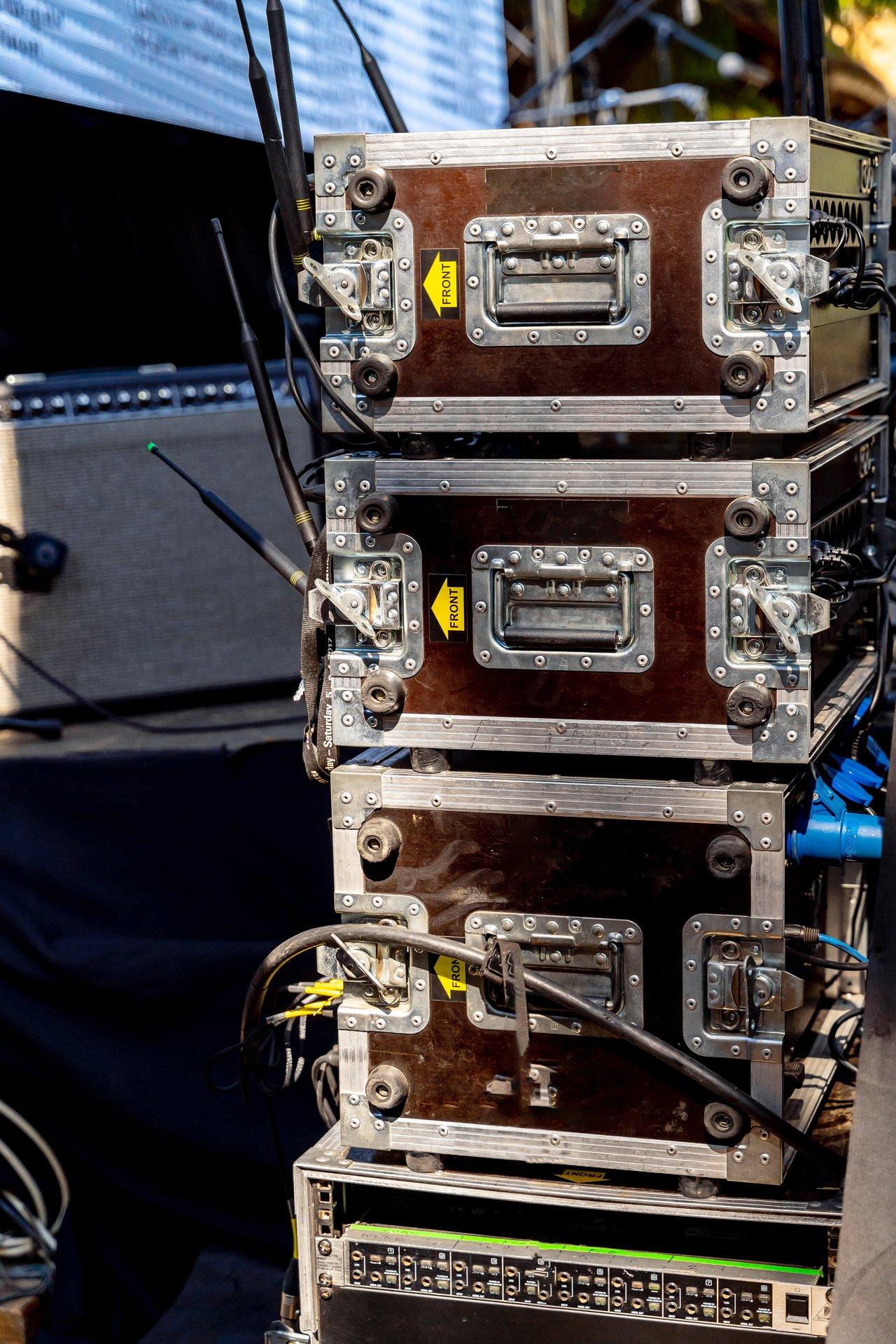

Le concept tunnel à capots amovibles optimise l’accès et la protection du matériel
Les flight-cases destinés aux racks 19 pouces adoptent fréquemment une construction en forme de tunnel segmenté en trois parties : un capot avant, un capot arrière, et une caisse centrale qui s’ouvre des deux côtés.
Cette architecture ingénieuse facilite un accès intégral aux raccordements et connexions des appareils sans nécessité de retirer le rack complet. En tournée, cela s’avère précieux pour réaliser des maintenances rapides ou réagencer le matériel avec efficacité.
Les capots avant et arrière amovibles ou les portes doubles protègent efficacement le matériel contre les chocs, la poussière et les infiltrations d’humidité pendant les transports. Couplés à des poignées ergonomiques, des fermetures papillon sécurisées et des roulettes robustes, ces flight-cases répondent aux exigences strictes de mobilité et de résistance.
La personnalisation et la sur-mesure assurent une adaptation optimale aux besoins en tournée
Pour répondre aux besoins très spécifiques de chaque tournée, la personnalisation des flight-cases est souvent proposée par les fabricants. Les dimensions peuvent être ajustées afin d’intégrer des équipements atypiques ou prévoir des espaces supplémentaires pour accessoires.
On recommande généralement de choisir un flight-case légèrement plus grand que le strict nécessaire. Cette réserve permet d’ajouter aisément des grilles de ventilation, plaques vierges, tiroirs rackables ou encore d’adapter les couvercles entre versions plates ou basculantes.
Le sur-mesure est également stratégique pour sélectionner les matériaux, renforcements, finitions et options selon la fréquence d’utilisation, le poids du matériel et les contraintes logistiques. Ce processus garantira la robustesse, la longévité et la facilité d’usage indispensables au transport intensif en tournée.
Pour approfondir la mise en œuvre des fonctionnalités adaptées aux besoins spécifiques, on peut consulter par exemple les solutions talkback en sonorisation, qui impliquent souvent des accessoires rackables complémentaires à intégrer dans ces flight-cases.
