Distinction fondamentale entre port USB to Host et port USB to Device dans les connexions clavier
Dans l’univers des connexions USB pour clavier, la notion de port « USB to Host » désigne le port qui émet les informations, généralement situé sur l’ordinateur qui joue le rôle d’hôte. Ce dernier initie et contrôle toutes les transactions sur le bus USB.
À l’opposé, le port « USB to Device » correspond au port présent sur le périphérique, ici le clavier, qui reçoit les données émises par l’hôte. Cette distinction est essentielle, car elle structure la chaîne de communication : seul l’hôte peut lancer les échanges, et le périphérique attend les commandes.
Le protocole USB organise ces relations en maître (host) et esclave (device). Cette architecture interdit les connexions host-host ou device-device, sous peine d’interrompre la communication. Ainsi, pour garantir la reconnaissance et le bon fonctionnement du clavier, il faut connecter son port USB to Device au port USB to Host de l’ordinateur.

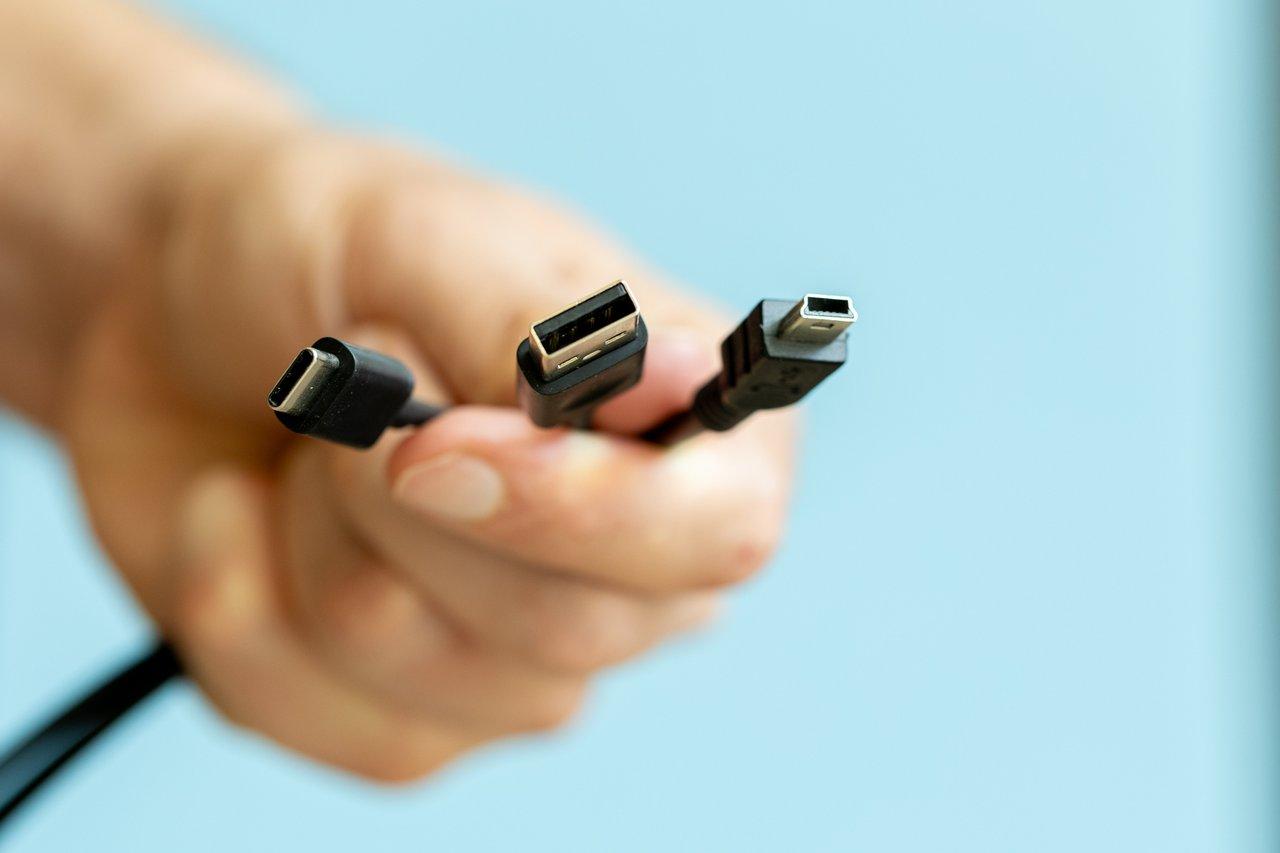

Caractéristiques physiques et mécaniques des connecteurs USB assurant la bonne orientation host/device
Concrètement, la différenciation des ports USB to Host et USB to Device prend aussi une forme mécanique avec les connecteurs. Les ports USB de type A sont réservés à l’hôte. Ils se présentent sous forme de prises femelles recevant des fiches mâles Type A, ce qui symbolise physiquement leur rôle dans la transmission des commandes.

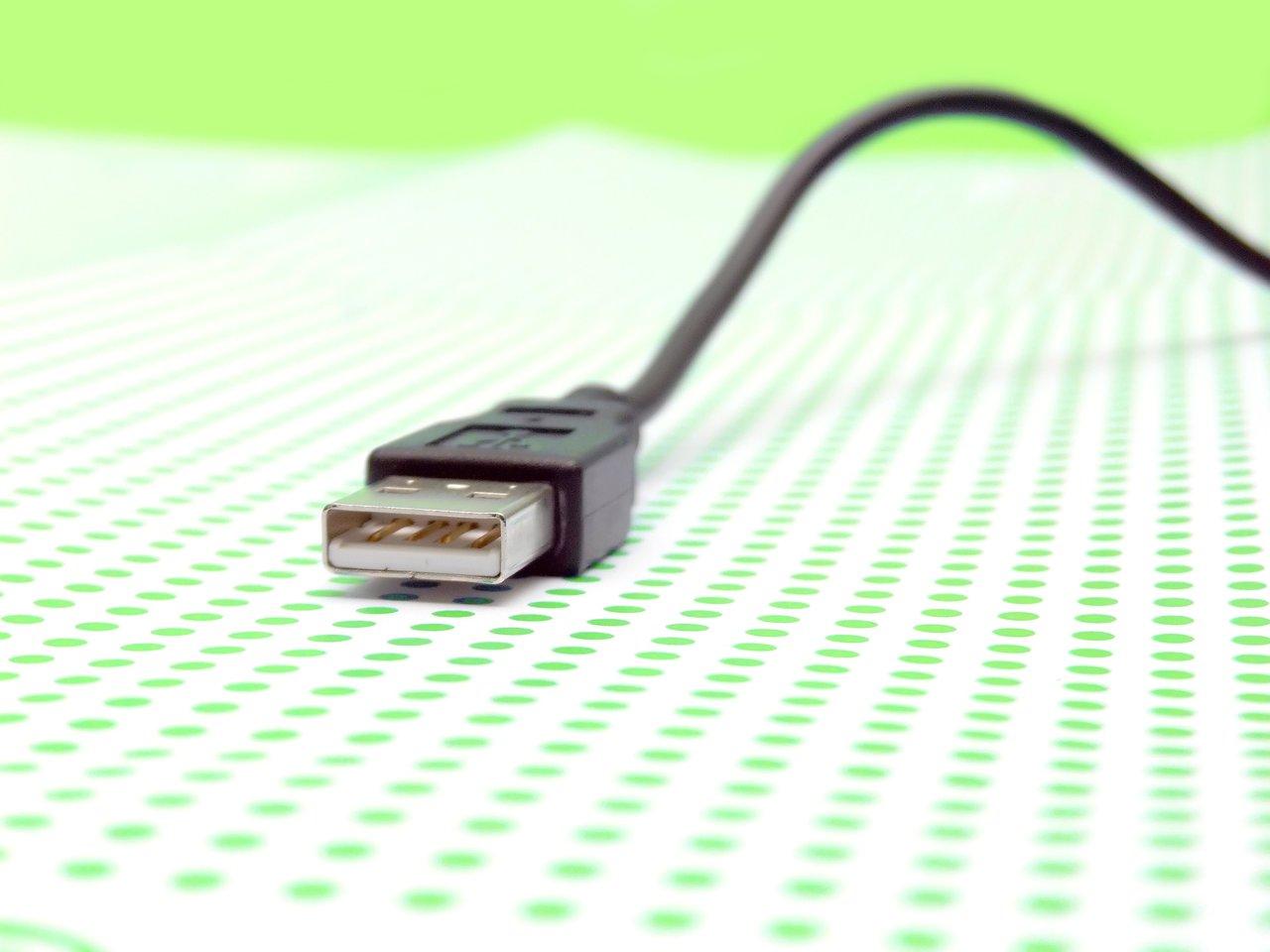

Connecteurs USB Type A : l’hôte
Les prises USB Type A sont uniformisées et principalement utilisées sur les ordinateurs ou hubs. Leur conception unique empêche l’inversion des branchements host/device, sécurisant ainsi l’orientation du flux des données et de l’alimentation.
Connecteurs USB Type B : le périphérique
Le port USB to Device sur les claviers utilise quant à lui des connecteurs Type B, ainsi que leurs variantes mini ou micro. Ces fiches mâles se branchent dans des prises femelles adaptées, assurant la correspondance correcte côté périphérique.
Pour les claviers connectés, cette disposition confirme physiquement la distinction entre les rôles host et device, indispensable pour éviter des erreurs de connexion qui pourraient empêcher la reconnaissance automatique.
Fonctionnement du protocole USB et rôle du port USB to Host dans la communication avec le clavier
Le port USB to Host agit en véritable maître du bus USB. Il est responsable d’initier toutes les transactions via un système de paquets jetons qui orchestrent les échanges de données. C’est par ce canal que le clavier, en port USB to Device, reçoit ou transmet ses informations.
Topologie du bus USB et relation maître-esclave
Le bus USB fonctionne sur une topologie dite étoile à étages, avec un seul port host contrôlant plusieurs périphériques connectés via des hubs. Ainsi, l’ordinateur contrôle la bande passante, la synchronisation des échanges ainsi que la reconnaissance des périphériques par un processus appelé énumération.
Contrôleurs hôtes et gestion des claviers
Cette orchestration est assurée par des contrôleurs hôtes (UHCI, OHCI pour USB 1.1, EHCI pour USB 2.0), qui veillent à la gestion fluide du trafic. Chaque clavier connecté via son port USB to Device est ainsi piloté efficacement, garantissant rapidité et fiabilité de transmission.
Mécanismes électriques et logiques différenciant port USB to Host et port USB to Device
Au niveau électrique, le port USB to Host fournit l’alimentation en +5 V via la ligne VBus ainsi que la masse. Le rôle du port to Device n’est pas de fournir cette alimentation mais d’intégrer des résistances pull-up spécifiques sur les lignes de données (D+ ou D-) pour signaler sa présence et sa vitesse au host.
Détection et initialisation du périphérique
Cette résistance de rappel est le déclencheur essentiel pour que l’hôte détecte la connexion. Elle commande un cycle de reset suivi d’une phase d’énumération, durant laquelle une adresse unique est attribuée au clavier et ses descripteurs sont récupérés pour configurer la communication.
Gestion logicielle des requêtes et configuration
Les ports USB to Host sont aussi dotés d’interfaces logicielles sophistiquées qui gèrent les requêtes de contrôle sur l’endpoint zéro. Cela permet notamment au système d’explorer, configurer ou reconfigurer les paramètres du clavier branché, un aspect fondamental pour l’adaptabilité et la compatibilité des périphériques.
Évolutions du standard USB et impact sur la distinction ports to Host et to Device dans les claviers modernes
Initialement, la règle était stricte entre ports USB to Host à connecteur Type A et ports USB to Device à connecteur Type B, base d’une architecture simple et fiable pour les claviers. Cette distinction de rôle et de connecteur facilitait la compréhension des connexions et évitait toute ambiguïté.
L’apparition de l’USB Type C en 2014 a bouleversé ces conventions. Ce connecteur réversible peut assumer à la fois la fonction hôte et périphérique, rendant flexible la configuration des connexions et multipliant les cas d’usage au-delà de la connexion classique clavier-ordinateur.
De plus, la technologie USB On The Go (OTG) permet à certains appareils comme les smartphones de s’interchanger entre rôle d’hôte et de périphérique. Ainsi, un smartphone peut temporairement devenir port host pour piloter un clavier en port device, illustrant la complexité nouvelle entre ports USB to Host et USB to Device, désormais définis aussi par leur configuration logicielle et non uniquement physique.
Pour mieux approfondir certains aspects techniques liés à la gestion des claviers, notamment sur les notions de vitesse, vous pouvez consulter notre article dédié sur les latences USB MIDI.
