Ground lift : définition, fonctionnement et usage en audio pro

Le ground lift est une fonction essentielle dans le monde de l’audio professionnel, permettant de résoudre un problème fréquent : les boucles de masse. Présent sur certains équipements tels que les boîtes de direct ou amplificateurs, il interrompt le lien de masse entre l’entrée et la sortie audio, évitant ainsi le bourdonnement parasite. Cette isolation ciblée du signal audio améliore nettement la qualité sonore, sans compromettre la sécurité électrique. Sa compréhension est incontournable pour tout musicien ou ingénieur du son souhaitant optimiser son installation, en particulier dans les environnements complexes où les interférences de masse peuvent dégrader considérablement le rendu audio.

Définition précise du ground lift dans les équipements audio

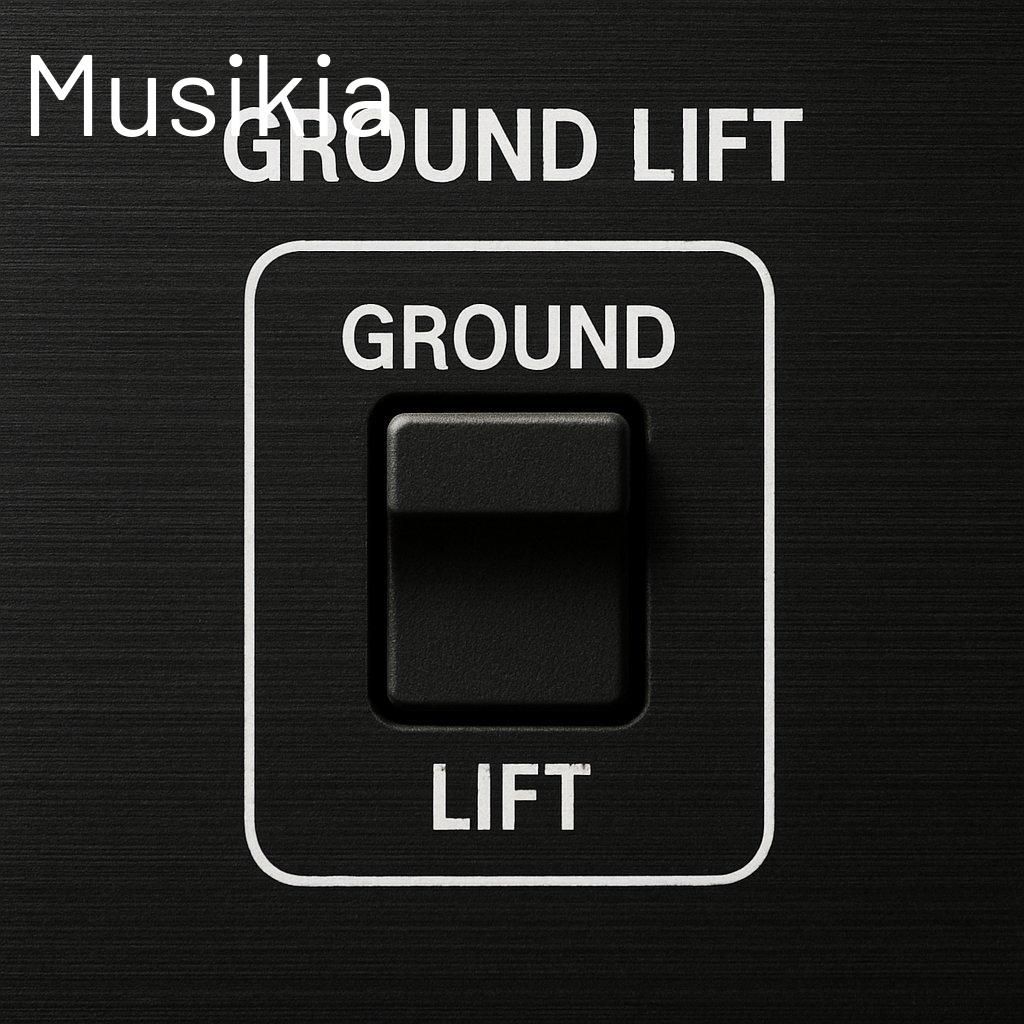

Le ground lift est un interrupteur que l’on trouve sur certains appareils audio, notamment les boîtes de direct (DI Box) et les amplificateurs. Il permet de rompre le lien de masse entre l’entrée et la sortie audio afin d’éviter la formation de boucles de masse.

Cette fonction consiste à interrompre la connexion électrique entre le fil de masse, qui assure la mise à la terre du signal audio, et le châssis de l’appareil. Ce mécanisme empêche ainsi la formation de circuits parasites générant des bourdonnements indésirables.

Il est important de différencier la coupure de la masse du circuit audio de la mise à la terre électrique de l’alimentation. Celle-ci doit rester intacte pour assurer la sécurité électrique de l’ensemble de l’installation.

Le ground lift ne supprime pas la terre globale de l’équipement, mais uniquement le lien de masse au niveau du signal audio. Cette distinction permet d’éliminer le bourdonnement typique des boucles de masse tout en préservant la sécurité.

Principe technique et rôle du ground lift dans la suppression des boucles de masse

Formation des boucles de masse et leurs effets

Les boucles de masse apparaissent quand plusieurs équipements connectés possèdent des chemins parallèles de mise à la terre. Ces chemins créent un courant parasite qui se traduit par un bourdonnement audible, souvent à 50 ou 60 Hz, correspondant à la fréquence du courant secteur ainsi que ses harmoniques.

Fonctionnement électrique du ground lift

Le ground lift agit en isolant électriquement la masse du signal audio entre la source et la destination. En interrompant ce lien via l’interrupteur, il empêche le courant parasite de circuler dans cette boucle, éliminant ainsi la source du ronflement.

Utilisation des transformateurs d’isolation

L’isolation est facilitée par l’emploi de transformateurs sur les entrées symétriques (XLR). Ces transformateurs transmettent uniquement le signal audio sans la masse, permettant l’application du ground lift sur la masse du signal sans endommager les circuits sensibles.

Amélioration du rapport signal/bruit

Cette isolation empêche le transfert des interférences et des distorsions dues aux courants de masse. En conséquence, le ground lift améliore sensiblement le rapport signal sur bruit dans le système audio professionnel, assurant une meilleure qualité sonore.

Application pratique et contextes d’utilisation du ground lift en audio professionnel

Domaines d’usage courants

Le ground lift s’avère très utile dans des environnements où une multitude d’appareils aux masses différentes cohabitent. C’est le cas en home studio, studio d’enregistrement, stations radio, ainsi que lors de sonorisations live.

Problématique des boucles de masse en contextes complexes

La multiplication des équipements et la présence de diverses sources d’alimentation favorisent la formation de boucles de masse. Ces dernières induisent un ronflement gênant sur les signaux audio sans intervention.

Utilisation pratique du ground lift

Activer le ground lift sur une DI Box ou un amplificateur électriquement isolé permet d’éliminer ces nuisances sans compromettre la sécurité électrique.

Recommandations pour les professionnels

Cette fonction est particulièrement recommandée pour les ingénieurs du son et musiciens qui veulent préserver une qualité audio optimale, notamment en présence de câblages symétriques. Il faut cependant vérifier que son activation ne provoque pas de dysfonctionnements liés à la perte de référence électrique.

Limites et précautions liées à l’utilisation du ground lift

Le ground lift doit être manipulé avec précaution pour éviter tout risque de sécurité ou de détérioration de la qualité sonore :

• Ne jamais couper la terre électrique de l’appareil via son alimentation, car cela pourrait entraîner un choc électrique.
• Utiliser le ground lift uniquement sur des équipements munis d’un transformateur d’isolation, garantissant l’absence de différence de potentiel dangereuse entre masses.
• Éviter un usage systématique et inconscient de cette fonction qui peut entraîner perte de référence de masse ou altération du son s’il n’est pas adéquat.
• Respecter les normes électriques actuelles qui interdisent de couper la terre des appareils alimentés en trois conducteurs, limitant ainsi l’usage du ground lift au signal audio uniquement.
• Il est essentiel de tester localement l’activation du ground lift et d’observer son impact réel sur les nuisances sonores et le fonctionnement des équipements.

Comprendre l’importance fondamentale du ground lift pour la qualité audio

Les boucles de masse constituent l’une des causes principales de pollution sonore en audio professionnel. Elles génèrent un bruit de fond persistant, dégradant la perception et la restitution sonore.

Par son action ciblée, le ground lift élimine ces boucles et permet de restituer un signal clair, exempt de ronflements et de distorsions dues aux courants parasites. Ce bénéfice rejaillit directement sur le rapport signal sur bruit (S/N), un facteur essentiel en enregistrement et restitution haute fidélité.

Utiliser efficacement le ground lift facilite ainsi les opérations de mixage et de postproduction, en réduisant les artefacts acoustiques indésirables et en améliorant l’expérience auditive.

Malgré les évolutions réglementaires qui encadrent son usage, cette fonction reste un outil incontournable pour maintenir la qualité audio dans les systèmes professionnels les plus exigeants.
